Solar Şarj Kontrol Cihazları (Charge Controller) Nedir ve Ne İşe Yarar?

Güneş enerjisi sistemleri, her geçen gün daha fazla ev, işletme ve endüstriyel tesiste tercih ediliyor. Ancak bu sistemlerin verimli ve uzun ömürlü çalışabilmesi için yalnızca paneller değil, sistemin kalbini oluşturan elektronik bileşenler de büyük önem taşıyor. İşte bu bileşenlerin başında solar şarj kontrol cihazı (Charge Controller) geliyor.

Bu cihaz, güneş panelleriyle bataryalar arasında enerji akışını düzenleyerek sistemin güvenli ve verimli çalışmasını sağlar. Peki solar şarj kontrol cihazı tam olarak nedir, nasıl çalışır ve hangi türleri vardır? Bu yazımızda tüm detaylarıyla inceleyeceğiz.

Solar Şarj Kontrol Cihazı Nedir?

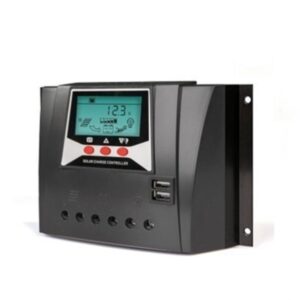

Solar şarj kontrol cihazı, güneş panellerinden gelen enerjinin bataryalara güvenli bir şekilde aktarılmasını sağlayan bir düzenleyicidir. Başka bir deyişle, panel ile batarya arasındaki enerji akışını yöneten akıllı bir koruma cihazıdır.

Bataryaların aşırı şarj olmasını, derin deşarj durumuna girmesini ve voltaj dalgalanmalarından zarar görmesini engeller. Bu sayede hem batarya ömrü uzar hem de sistemin genel verimliliği korunur. (Solar Batarya Türleri, Kullanım Alanları ve Ömürleri)

Solar Şarj Kontrol Cihazlarının Temel Görevleri

1. Aşırı Şarjı Önleme:
   Güneş panelleri gün içinde yüksek voltaj üretebilir. Şarj kontrol cihazı, batarya dolduktan sonra şarj akımını keserek aşırı şarjı engeller.

2. Derin Deşarj Koruması:
   Bataryalar tamamen boşaldığında zarar görür. Cihaz, belirli bir voltaj seviyesinin altına düşülmesine izin vermez.

3. Gerilim Regülasyonu:
   Panellerin ürettiği gerilimi sabit tutar ve bataryaların güvenli sınırlar içinde şarj olmasını sağlar.

4. Ters Akım Koruması:
   Geceleri, bataryadan panele doğru ters akım akışını engeller.

Solar Şarj Kontrol Cihazı Nasıl Çalışır?

Güneş paneli, gün boyunca elektrik üretirken bu enerjiyi doğrudan bataryaya aktarmaz. Aradaki şarj kontrol cihazı, panelden gelen akımı ölçer, optimize eder ve bataryaya uygun şekilde yönlendirir.

Cihaz, genellikle 12V, 24V veya 48V sistemlerle uyumludur. Gelişmiş modellerde MPPT (Maximum Power Point Tracking) teknolojisi kullanılarak panelin en verimli çalışma noktasındaki enerjiyi bataryaya aktarır.

Solar Şarj Kontrol Cihazı Türleri

1. PWM (Pulse Width Modulation) Şarj Kontrol Cihazı

PWM cihazlar, panel gerilimini bataryanın gerilimiyle eşitleyerek çalışır. Uygun maliyetli oldukları için küçük sistemlerde tercih edilir.

• Avantajları: Ucuz, kolay kurulabilir, düşük bakım maliyeti.

• Dezavantajları: Enerji verimliliği MPPT sistemlere göre düşüktür.

2. MPPT (Maximum Power Point Tracking) Şarj Kontrol Cihazı

MPPT cihazlar, panelin maksimum güç noktasını sürekli izler ve bu noktadan gelen enerjiyi en verimli şekilde bataryaya aktarır.

• Avantajları: %25’e kadar daha fazla verimlilik, yüksek güçlü sistemlerde mükemmel performans.

• Dezavantajları: Fiyatı PWM modellere göre daha yüksektir.

Solar Şarj Kontrol Cihazı Seçerken Dikkat Edilmesi Gerekenler

1. Sistem Gerilimi (12V – 24V – 48V): Kullanılan bataryaların ve inverterin gerilimiyle uyumlu olmalı.

2. Maksimum Akım Kapasitesi (A): Panel gücüyle orantılı olmalı, aksi takdirde cihaz aşırı yüklenebilir.

3. Teknoloji Türü (PWM veya MPPT): Sistem büyüklüğüne ve bütçeye göre seçilmeli.

4. Koruma Özellikleri: Aşırı akım, ters bağlantı, sıcaklık koruması gibi ek güvenlik unsurları bulunmalı.

5. Marka ve Garanti: Uzun vadeli kullanım için güvenilir üreticiler tercih edilmeli.

Solar Şarj Kontrol Cihazlarının Kullanım Alanları

• Off-Grid Sistemler: Elektrik şebekesinin bulunmadığı alanlarda.

• Karavanlar ve Tekne Sistemleri: Mobil enerji ihtiyaçlarında.

• Kırsal Alanlar: Tarımsal sulama sistemlerinde ve kırsal evlerde.

• Endüstriyel Uygulamalar: Uzaktan izleme sistemleri, telekom altyapıları.

Solar Şarj Kontrol Cihazı Kurulumu Nasıl Yapılır?

1. Öncelikle panel, şarj cihazı ve bataryalar bağlantıya hazır hale getirilir.

2. İlk olarak batarya bağlantısı, ardından panel bağlantısı yapılmalıdır.

3. Cihazın ekranda gösterdiği değerler (voltaj, akım) kontrol edilir.

4. Aşırı yük koruma ve sıcaklık sensörleri aktif hale getirilir.

⚠️ Uyarı: Bağlantılar sırasında yanlış polarite (artı/eksi) bağlantısı yapılması, cihazın yanmasına neden olabilir.

PWM ve MPPT Karşılaştırması

Bu tablo, hangi sistemin sizin için uygun olduğunu anlamanızı kolaylaştırır.

Solar Şarj Kontrol Cihazlarında Sık Görülen Sorunlar ve Çözümler

• Batarya şarj olmuyor: Panel bağlantısı kopmuş olabilir veya cihazın amper kapasitesi düşük kalmış olabilir.

• Ekranda hata kodu: Genellikle yüksek sıcaklık veya aşırı akım sorunu.

• Gece ters akım: Düşük kaliteli cihazlarda sık görülür, diyot koruması olmayan modellerde ortaya çıkar.

Grafen Enerji’den Not:

Grafen Enerji olarak, güneş enerjisi sistemlerinde doğru şarj kontrol cihazı seçiminin sistem ömrü açısından kritik olduğunu her zaman vurguluyoruz.
Eğer siz de sisteminiz için en uygun MPPT veya PWM kontrol cihazını seçmek istiyorsanız, profesyonel ekibimiz size ücretsiz danışmanlık sağlayabilir.
